Ταχεία και ασφαλής ένωση συρματόσχοινων μεταξύ τους μπορεί να πραγματοποιείται με τη χρήση ειδικών μεταλλικών κοχλιωτών συνδετήρων. Το μέγεθος των χρησιμοποιουμένων συνδετήρων και ο αριθμός αυτών εξαρτάται από τη διάμετρο του συρματόσχοινου όπως φαίνεται στον ακόλουθο πίνακα.



Συνδετήρες συρματόσχοινων

Για διάμετρο

συρματόσχοινων σε mm

Ελάχιστος αριθμός

κοχλιωτών συνδετήρων

Έως 16

3 τεμάχια

16 έως 20

4 τεμάχια

20 έως 26

5 τεμάχια

26 έως 40

6 τεμάχια



Οι κοχλιωτοί συνδετήρες απέχουν μεταξύ τους απόσταση τουλάχιστον ίση προς το πλάτος ενός συνδετήρα ή ίση με το πενταπλάσιο της διαμέτρου του συρματόσχοινου. (Εκλέγεται η μεγαλύτερη απόσταση).

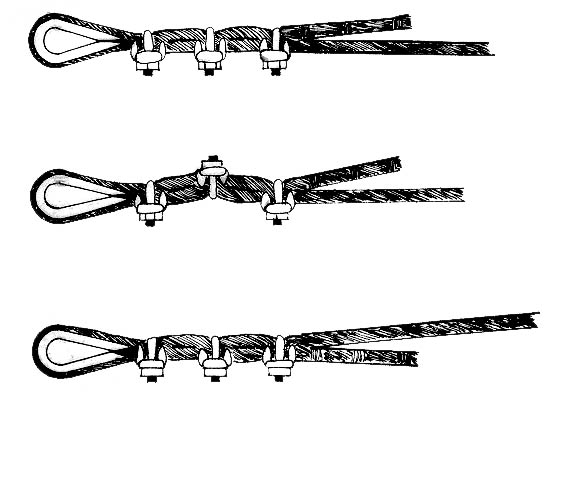

Το τμήμα U κάθε κοχλιωτού συνδετήρα θα τοποθετείται κατά το βραχύ άκρο του συρματόσχοινου όπως φαίνεται στο ακόλουθο σχήμα 4.



pd.1073.81.4

Σχήμα 4

Σύνδεσις Κοχλιωτών Συνδετήρων

Σωστή (το άκρο U όλων των συνδετήρων κατά το βραχύ άκρο του συρματόσχοινου).

Λανθασμένη (οι συνδετήρες τοποθετημένοι κατά διάφορες φορές).

Λανθασμένη (οι συνδετήρες τοποθετημένοι με τους κοχλίες κατά το βραχύ άκρο του συρματόσχοινου).
