15.1. Γενικές απαιτήσεις



Ο έλεγχος της οριακής κατάστασης λειτουργικότητας από ρηγμάτωση γίνεται για να ικανοποιηθούν οι παρακάτω απαιτήσεις:



α) Η λειτουργία της κατασκευής δεν πρέπει να εμποδίζεται λόγω σχηματισμού ρωγμών.



β) Η ανθεκτικότητα σε διάρκεια της κατασκευής πρέπει να εξασφαλίζεται.



γ) Η εμφάνιση της κατασκευής δεν πρέπει να επηρεάζεται δυσμενώς.



δ) Η πλαστιμότητα των δομικών στοιχείων δεν πρέπει να επηρεάζεται δυσμενώς.



15.2. Κριτήριο σχεδιασμού



Ο περιορισμός της εγκάρσιας ρηγμάτωσης (κάθετης προς τις ράβδους του οπλισμού) ώστε να ικανοποιούνται οι γενικές απαιτήσεις της παραγράφου 15.1 επιτυγχάνεται όταν ικανοποιούνται ταυτόχρονα τα παρακάτω κριτήρια α) και β).



α) Με έλεγχο (περιορισμό) του ανοίγματος ρωγμών, για στοιχεία από ωπλισμένο σκυρόδεμα σύμφωνα με την παράγραφο 15.3, είτε με έλεγχο των τάσεων σκυροδέματος για στοιχεία από προεντεταμένο σκυρόδεμα σύμφωνα με την παράγραφο 15.4



β) Με τοποθέτηση ελάχιστου οπλισμού σύμφωνα με την παράγραφο 15.5.



Ο περιορισμός της διαμήκους ρηγμάτωσης (παραλλήλως προς τις ράβδους του οπλισμού) ώστε να ικανοποιούνται οι γενικές απαιτήσεις της παραγράφου 15.1 επιτυγχάνεται:



α) με κατάλληλη εκλογή της επικάλυψης σκυροδέματος ώστε να εξασφαλιστεί η πλήρης ανάπτυξη της συνάφειας χωρίς να συμβεί διαμήκης ρηγμάτωση (βλέπε παράγραφο 5.1) και



β) με περιορισμό των εφελκυστικών τάσεων του σκυροδέματος (βλέπε παράγραφο 15.4).



15.3. Περιορισμός του ανοίγματος ρωγμών



Ο έλεγχος του περιορισμού του ανοίγματος ρωγμών γίνεται είτε απλοποιητικά, σύμφωνα με την παράγραφο 15.3.1 η οποία καλύπτει τις συνήθεις περιπτώσεις είτε αναλυτικά για πιο ειδικές περιπτώσεις.



15.3.1. Έλεγχος



Ο απλοποιητικός έλεγχος συνίσταται στον περιορισμό συναρτήσει των τάσεων του οπλισμού, είτε της διαμέτρου των οπλισμών, σύμφωνα με την παράγραφο 15.3.1.1. είτε των αποστάσεων μεταξύ των ράβδων του οπλισμού, σύμφωνα με την παράγραφο 15.3.1.2.



Οι τιμές των τάσεων του οπλισμού σS υπολογίζονται σε στάδιο ΙΙ για τους βραχυχρόνιους συνδυασμούς δράσεων εξίσωση (6.13) και δεν επιτρέπεται να λαμβάνονται μεγαλύτερες του fYK.



15.3.1.1. Μέγιστες διάμετροι ράβδων οπλισμού



Η απαίτηση περιορισμού της ρηγμάτωσης σύμφωνα με την παράγραφο 15.1 θεωρείται ότι ικανοποιείται, εάν οι διάμετροι των ράβδων του οπλισμού δεν υπερβαίνουν τις τιμές του Πίνακα 15.1. Για δέσμες ράβδων οι τιμές του Πίνακα 15.1 εφαρμόζονται για την ισοδύναμη διάμετρο ΦΗ.



Πίνακας 15.1: Μέγιστες διάμετροι ράβδων υψηλής συνάφειας σε (mm) για περιορισμό της ρηγμάτωσης.



15.3.1.2. Μέγιστες αποστάσεις ράβδων οπλισμού



Η απαίτηση περιορισμού της ρηγμάτωσης σύμφωνα με την παράγραφο 15.1 θεωρείται ότι ικανοποιείται εάν οι αποστάσεις των ράβδων από νευροχάλυβα δεν υπερβαίνουν τις τιμές του Πίνακα 15.2.



Οι τιμές αυτές ισχύουν για τις ράβδους που βρίσκονται στις εφελκυόμενες περιοχές δομικών στοιχείων τα οποία καταπονούνται από κάμψη ή έκκεντρη θλίψη.



Για δομικά στοιχεία καταπονούμενα από καθαρό εφελκυσμό, οι τιμές του Πίνακα 15.2 πρέπει να διαιρεθούν δια 2.



Για στοιχεία καταπονούμενα σε έκκεντρο εφελκυσμό γίνεται γραμμική παρεμβολή.



Πίνακας 15.2: Μέγιστες αποστάσεις ράβδων υψηλής συνάφειας σε (mm) για περιορισμό της ρηγμάτωσης.



15.4. Περιορισμοί των τάσεων



Κατά την διάρκεια κατασκευής ή λειτουργίας του έργου, οι τάσεις στο σκυρόδεμα για βραχυχρόνιους συνδυασμούς δράσεων λαμβανόμενης υπόψη και της προέντασης σύμφωνα με την εξίσωση (6.13) πρέπει να περιορίζονται ως ακολούθως:



α) Εφελκυστικές τάσεις



Για πλήρη προένταση δεν επιτρέπεται να αναπτύσσονται εφελκυστικές τάσεις σε καμιά ίνα της προθλιβόμενης εφελκυόμενης ζώνης του σκυροδέματος.



Για περιορισμένη προένταση δεν επιτρέπεται οι εφελκυστικές τάσεις σε καμιά ίνα της προθλιβόμενης εφελκυόμενης ζώνης να ξεπερνούν την εφελκυστική αντοχή του σκυροδέματος (Πίνακας 2.1).



β) Θλιπτικές τάσεις



Οι θλιπτικές τάσεις δεν επιτρέπεται σε καμιά ίνα του στοιχείου να ξεπερνούν την τιμή 0,6 fCK.



γ) Κύριες τάσεις



Σε προεντεταμένα στοιχεία, οι κύριες τάσεις σI (εφελκυστική) και σII (θλιπτική) πρέπει να ικανοποιούν τη σχέση:



σI/fCK + σII/0.6 fCK ≤ 1



15.5. Ελάχιστος οπλισμός για τον έλεγχο της ρηγμάτωσης



Σε περιοχές δομικών στοιχείων στις οποίες είναι δυνατόν να αναπτυχθούν εφελκυστικές τάσεις λόγω παρεμποδιζόμενων παραμορφώσεων (λόγω συστολής ξήρανσης, θερμοκρασίας, καθιζήσεων, κ.λ.π.), πρέπει να τοποθετείται ένας ελάχιστος οπλισμός με υψηλή συνάφεια, ώστε η τάση του οπλισμού κατά την ενδεχόμενη ρηγμάτωση να παραμείνει μικρότερη από την τάση διαρροής. Η συνολική διατομή ΑS αυτού του οπλισμού καθορίζεται από την σχέση:



ΑS = k fCTK ACT/σS (15.5)



όπου:



ACT = εφελκυόμενη ζώνη σκυροδέματος σταδίου Ι.



fCTK = χαρακτηριστική εφελκυστική αντοχή σκυροδέματος fCTK,0.95 σύμφωνα με τον Πίνακα 2.1.



σS = τάση οπλισμού σταδίου ΙΙ, η οποία προσδιορίζεται συναρτήσει της επιλεγείσας διαμέτρου από τον Πίνακα 15.1.



k= συντελεστής συναρτήσει της εντατικής κατάστασης του στοιχείου:

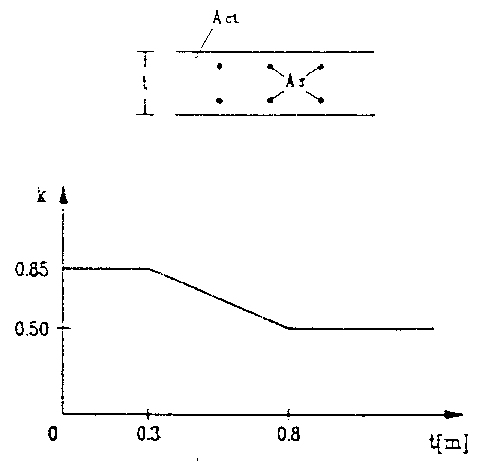

Σχήμα 15.1: Τιμές του k για καθαρό εφελκυσμό.

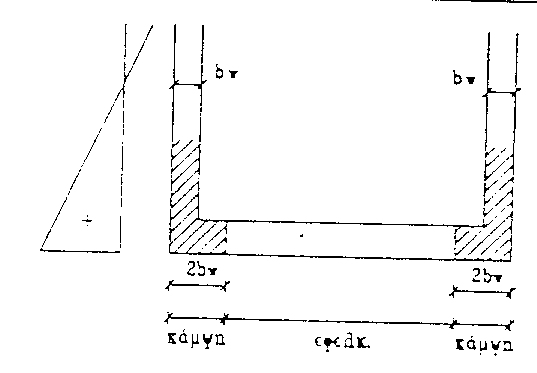

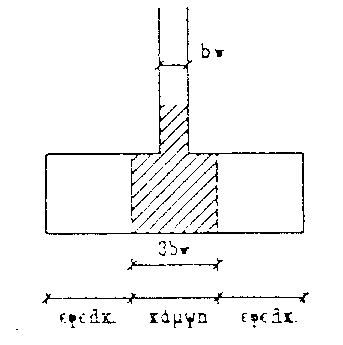

Για εφελκυόμενα πέλματα πλακοδοκών, σε πλάτος bW εκατέρωθεν του κορμού, λαμβάνεται k = 0,5 (Σχήμα 15.2).



Σχήμα 15.2: Τιμές του k για εφελκυόμενα πέλματα.



Ο οπλισμός αυτός συνιστάται να κατανέμεται καθ' ύψος ανάλογα με τη μορφή του διαγράμματος των εφελκυστικών τάσεων.



Οι τένοντες προεντάσεως επιτρέπεται να προσμετρώνται στον ελάχιστο οπλισμό ρηγματώσεως στο εσωτερικό τετραγώνου πλευράς 300 mm με κέντρο τον τένοντα, υπό την προϋπόθεση ότι λαμβάνονται καταλλήλως υπόψη οι διαφορετικές συνθήκες συνάφειας των τενόντων και του οπλισμού. Αν δεν υπάρχουν ακριβέστερα στοιχεία, η προϋπόθεση αυτή θεωρείται ότι ικανοποιείται λαμβάνοντας υπόψη τη μισή επιφάνεια των τενόντων.



15.6. Επιδερμικός οπλισμός



Σε ορισμένες περιπτώσεις είναι απαραίτητη η διάταξη πρόσθετου ειδικού επιδερμικού οπλισμού προς έλεγχο της ρηγματώσεως ή και της απολεπίσεως της επικαλύψεως.



Ο επιδερμικός οπλισμός πρέπει να αποτελείται από ειδικά λεπτά πλέγματα ή λεπτές ράβδους υψηλής συνάφειας και να παρουσιάζει κατάλληλη ανθεκτικότητα.



Το απαιτούμενο εμβαδόν AS,SURF επιδερμικού οπλισμού παραλλήλως προς τον κυρίως εφελκυόμενο οπλισμού του δομικού στοιχείου είναι μεγαλύτερο από 0.01 ACT,EXT όπου ACT,EXT είναι το εμβαδόν της εφελκυόμενης επικαλύψεως σκυροδέματος.
