10.1 Γενικά
Με τους κανόνες αυτού του Κεφαλαίου προσδιορίζονται οι τιμές σχεδιασμού των μεγεθών αντοχής. Ο προσδιορισμός μπορεί να γίνεται είτε αναλυτικώς, είτε με βάση διαγράμματα, είτε με βάση πίνακες.
10.2 Πεδίο εφαρμογής
Οι κανόνες που ακολουθούν εφαρμόζονται ως έχουν μόνο για γραμμικούς φορείς, όπως καθορίστηκαν στην παράγραφο 7.2.11, και για πλάκες και κελύφη των οποίων ο οπλισμός παρουσιάζει αμελητέα απόκλιση απ' τις διευθύνσεις των ροπών σχεδιασμού.
10.3 Διατομές
Για τα πέλματα των πλακοδοκών που υπόκεινται σε εφελκυσμό ισχύει η παράγραφος 8.4. Επίσης στις περιοχές των στηρίξεων των συνεχών πλακοδοκών μπορούν να ληφθούν υπόψη στους υπολογισμούς της αντοχής μόνον οι εφελκυόμενοι οπλισμοί που περιλαμβάνονται σ' ένα πλάτος πλάκας όπως καθορίζεται από την παράγραφο 18.3.2 (Σχήμα Σ18.13).
10.4 Οπλισμοί με συνάφεια
10.4.1 Παραδοχές
Ο υπολογισμός της αντοχής βασίζεται στις παρακάτω παραδοχές οι οποίες συμπληρώνονται με τις παραδοχές των παραγράφων 10.4.2, 10.4.3 και 10.4.4.
α) η διατομή παραμένει επίπεδη και κάθετη στον παραμορφωμένο άξονα του στοιχείου.
β) ο οπλισμός υφίσταται τις ίδιες μεταβολές παραμορφώσεων με το περιβάλλον σκυρόδεμα.
γ) η εφελκυστική αντοχή του σκυροδέματος αμελείται.
δ) η μέγιστη θλιπτική παραμόρφωση του σκυροδέματος λαμβάνεται ίση με:
| • | 0.0035 σε κάμψη (καθαρή ή με αξονική δύναμη, ορθή και λοξή) |
| • | 0.002 σε κεντρική θλίψη |
ε) η μέγιστη εφελκυστική παραμόρφωση του οπλισμού λαμβάνεται ίση με 0.02.
10.4.2. Κατανομή των παραμορφώσεων
Οι παραδοχές α, δ και ε της παραγράφου 10.4.1 συμπληρώνονται όπως παρακάτω:
Για τον υπολογισμό της αντοχής θεωρείται ότι οι ακραίες παραμορφώσεις διέρχονται από ένα απ' τα τρία σημεία Α,Β ή Γ, τα οποία ορίζονται στο Σχήμα 10.1.

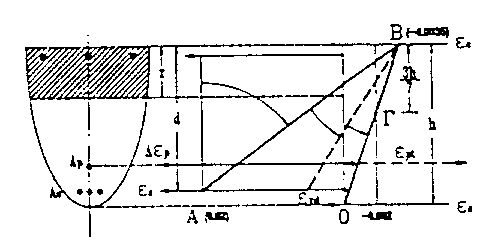

Σχήμα 10.1: Διάγραμμα παραμορφώσεων
10.4.3 Ιδεατά διαγράμματα τάσεων παραμορφώσεων σκυροδέματος
10.4.3.1 Παραβολικό ορθογωνικό διάγραμμα
Κατά τον υπολογισμό της αντοχής μιας διατομής χρησιμοποιείται για το σκυρόδεμα το ιδεατό διάγραμμα του Σχήματος 10.2/

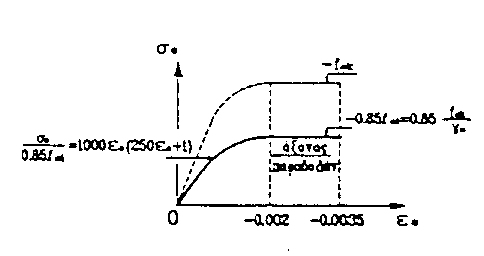

Σχήμα 10.2: Παραβολικό ορθογωνικό διάγραμμα τάσεων-παραμορφώσεων σκυροδέματος.
Επιτρέπεται και η χρήση κατάλληλων απλοποιητικών γραμμικοποιημένων διαγραμμάτων τάσεων- παραμορφώσεων σκυροδέματος, ανάλογα με το μελετώμενο αντικείμενο.
10.4.3.2 Ορθογωνικό διάγραμμα
Εάν η διατομή δεν βρίσκεται ολόκληρη υπό θλίψη μπορεί να χρησιμοποιηθεί μια απλοποιημένη ορθογωνική κατανομή των θλιπτικών τάσεων. Η κατανομή αυτή ορίζεται ως εξής (χ είναι το ύψος της θλιβόμενης ζώνης της διατομής):
1) σ' ένα μήκος 0,2 x απ' την ουδέτερη γραμμή η τάση είναι μηδέν.
2) στο υπόλοιπο ύψος 0,8 x η τάση είναι σταθερή και έχει τιμή:
| • | 0,85 fCD για θλιβόμενες ζώνες σταθερού πλάτους ή ζώνες των οποίων το πλάτος αυξάνει προς τις ίνες που θλίβονται περισσότερο. |
| • | 0,80 fCD για θλιβόμενες ζώνες των οποίων το πλάτος μειώνεται προς τις ίνες που θλίβονται περισσότερο. |
10.4.4 Διαγράμματα τάσεων- παραμορφώσεων χάλυβα
Το διάγραμμα σχεδιασμού ενός συνήθους χάλυβα ή ενός χάλυβα προέντασης, προκύπτει απ' το χαρακτηριστικό τους διάγραμμα μέσω διαιρέσεως του ορίου αναλογίας και των τάσεων των μεγαλυτέρων του ορίου αναλογίας με τον συντελεστή ασφαλείας ΥS.
Το διάγραμμα σχεδιασμού για τους μαλακούς χάλυβες ή τους χάλυβες ψυχρής επεξεργασίας με διέλκυση και / η εξέλαση δίνεται στο Σχήμα 10.3 όπως προέκυψε απ' το απλοποιημένο διάγραμμα (παράγραφος 3.16.1).

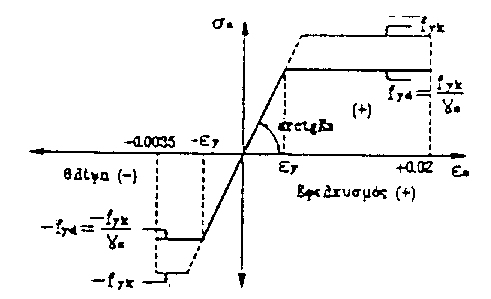

Σχήμα 10.3: Διάγραμμα σχεδιασμού τάσεων-παραμορφώσεων για τον χάλυβα
10.5. Τένοντες χωρίς συνάφεια
Για την χρησιμοποίηση τενόντων χωρίς συνάφεια απαιτείται ειδική έγκριση της Ελεγκτικής Αρχής.
