Λαμβάνοντας υπόψη τις βλάβες που έχουν προκληθεί από την πυρκαγιά και την επιρροή τους στην γενική ευστάθεια του κτιρίου, τα κτίρια με βλάβες χαρακτηρίζονται όπως παρακάτω:
1. Κτίρια με βλάβες περιορισμένης σπουδαιότητας (τοπικού χαρακτήρα)
Ο χαρακτήρας και η έκταση των βλαβών στα κατακόρυφα στοιχεία δεν επηρεάζουν τη γενική ευστάθεια του κτιρίου.
Στα κτίρια αυτά είναι δυνατόν να συνυπάρχουν και ελαφρές, σοβαρές ή βαριές βλάβες στους τοίχους πλήρωσης.
2. Κτίρια με βλάβες που επηρεάζουν εν γένει την ασφάλεια του κτιρίου (Γενικού χαρακτήρα)
Ο χαρακτήρας και η έκταση των βλαβών στα κατακόρυφα στοιχεία επηρεάζουν τη γενική ευστάθεια του κτιρίου.
3. Γενική μορφολογία βλαβών
Οι τυπικές βλάβες λόγω πυρκαγιάς μπορούν να συνοψισθούν στις ακόλουθες:
| • | Αποκολλήσεις και καταπτώσεις επιχρισμάτων και οροφοκονιαμάτων. |
| • | Απομειώσεις διατομών των φερόντων στοιχείων λόγω απολεπίσεων, αποφλοιώσεων και αποκολλήσεων των εξωτερικών στοιβάδων. |
| • | Αποσύνθεση της μάζας του σκυροδέματος ή του κονιάματος. |
| • | Απολεπίσεις λίθων, πλίνθων. |
| • | Αποκολλήσεις ράβδων οπλισμού. |
| • | Λυγισμός ράβδων οπλισμού. |
| • | Αισθητές παραμένουσες παραμορφώσεις, τόσο για τα οριζόντια στοιχεία (π.χ. βέλη πλακών και δοκών) όσο και για κατακόρυφα στοιχεία (αποκλίσεις στύλων και τοίχων). |
Λόγω των έντονων παραμορφώσεων σε συνδυασμό με την απομείωση των διατομών και των αντοχών των φερόντων στοιχείων, παρατηρούνται στα κτίρια που έχουν πληγεί από πυρκαγιά καμπτικές και διατμητικές βλάβες (ρωγμές) στα φέροντα στοιχεία. Έτσι συνήθως παρατηρούνται:
| • | Καμπτικές βλάβες σε πλάκες και δοκάρια. |
| • | Διατμητικές βλάβες στις ενδιάμεσες στηρίξεις των δοκών. |
| • | Καμπτικές - Διατμητικές βλάβες στύλων. |
| • | Διαμπερείς ρωγμές σε εξώστες. |
| • | Βλάβες σε τοίχους πλήρωσης. |
4. Διάκριση βλαβών
Οι βλάβες που παρουσιάζονται μετά από πυρκαγιά στα δομικά στοιχεία ενός κτιρίου διακρίνονται ως προς τον χαρακτήρα τους, σε:
| • | Ελαφρές βλάβες: |
Σε κτίρια από οπλισμένο σκυρόδεμα (π.χ. σκαριφήματα 1 και 2).
| • | σε στύλους εκτινάξεις επιχρισμάτων, απολεπίσεις / αποφλοιώσεις σκυροδέματος, εκτινάξεις σκυροδέματος, εκτεταμένες επιφανειακές μικρο-ρηγματώσεις, όχι αισθητές παραμορφώσεις, όχι αποκολλήσεις οπλισμών, καπνιά και ροζ χρώμα σκυροδέματος. |

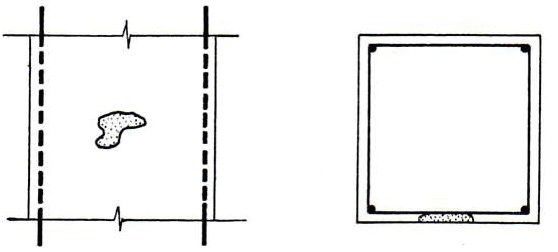

Σκαρίφημα 1.

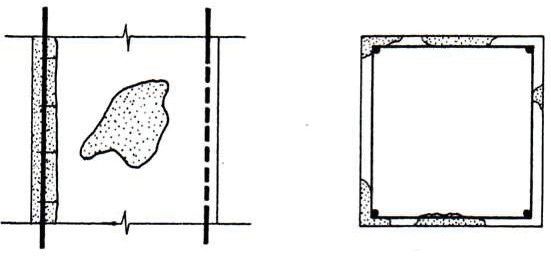

Σκαρίφημα 2.
Σε κτίρια από φέρουσα τοιχοποιία (π.χ. σκαριφήματα 3 και 4)
| • | τοπικές αποκολλήσεις επιχρισμάτων, μικρορηγματώσεις στις γωνίες των ανοιγμάτων, μεμονωμένες καμπτικές ή διατμητικές ρωγμές σε πεσσούς. |

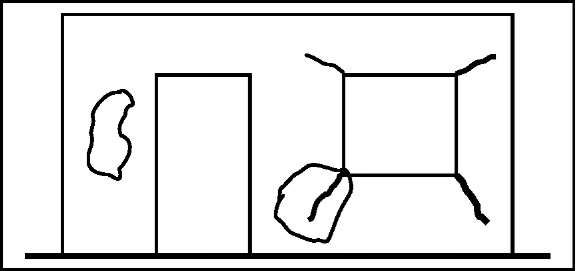

Σκαρίφημα 3.

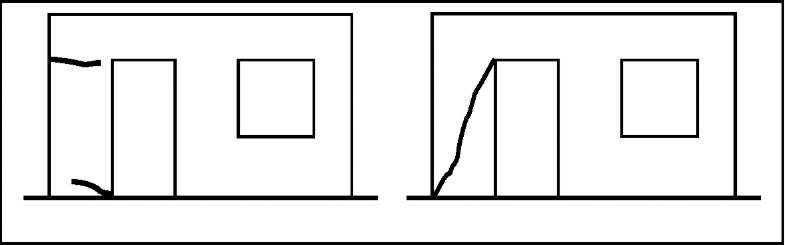

Σκαρίφημα 4.
• Σοβαρές βλάβες:
Σε κτίρια από οπλισμένο σκυρόδεμα (π.χ. σκαρίφημα 5)
| • | σε στύλους εκτεταμένες εκτινάξεις και αποκολλήσεις επικαλύψεως σκυροδέματος, όχι αποκολλήσεις οπλισμών, λυγισμένες ράβδοι οπλισμού, γκρι ή ροζ χρώμα σκυροδέματος). |
| • | σε πλάκες όχι αισθητά βέλη κάμψεως, ελαφρές ρωγμές, όχι αποκολλήσεις ράβδων οπλισμού, ράβδοι οπλισμού εκτεθειμένες, καπνιά και ροζ χρώμα σκυροδέματος. |
| • | σε δοκούς όχι αισθητά βέλη κάμψεως, ελαφρές ρωγμές, όχι αποκολλήσεις ράβδων οπλισμού, ράβδοι οπλισμού εκτεθειμένες, καπνιά και ροζ χρώμα σκυροδέματος. |

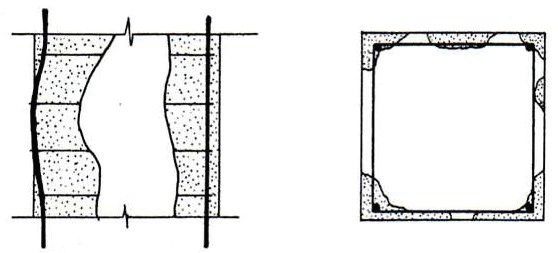

Σκαρίφημα 5.
Σε κτίρια από φέρουσα τοιχοποιία (π.χ. σκαρίφημα 6)
| • | εκτεταμένες αποκολλήσεις επιχρισμάτων και επιφανειακή αποσύνθεση του κονιάματος, έντονες κατακόρυφες ρωγμές στη στάθμη έδρασης της στέγης ή σε γωνίες, αποσύνδεση εγκάρσιων τοίχων ή έντονες ρωγμές στις γωνίες. |

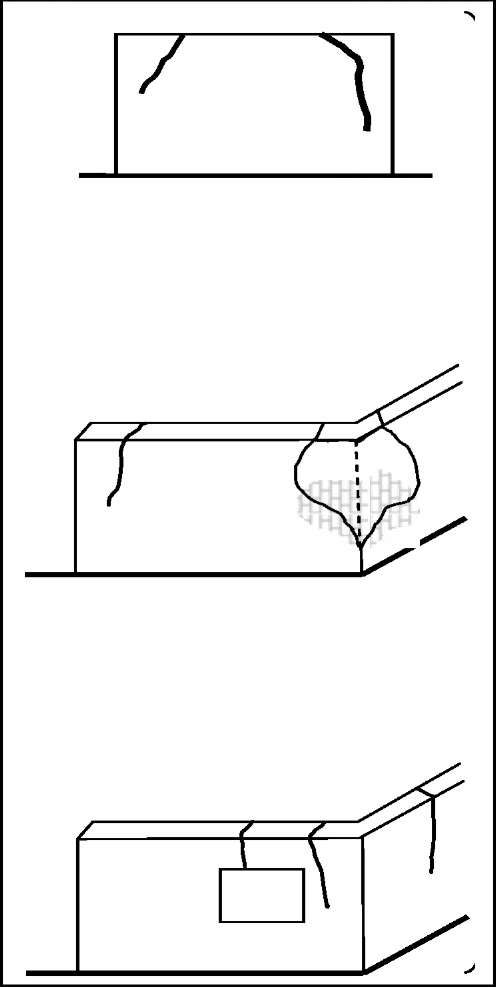

Σκαρίφημα 6.
• Βαριές βλάβες:
Σε κτίρια από οπλισμένο σκυρόδεμα (π.χ. σκαρίφημα 7)
| • | αισθητές παραμορφώσεις και ρηγματώσεις, εκτεταμένες αποκολλήσεις οπλισμών, όλες οι ράβδοι οπλισμού εκτεθειμένες, λυγισμός ράβδων οπλισμού, γκρι η κιτρινωπό χρώμα σκυροδέματος, τοπική αποδιοργάνωση δομικού στοιχείου και θραύση |
| • | όλα όσα αναφέρονται στις σοβαρές βλάβες και επιπλέον τοπική ή γενικότερη αποδιοργάνωση της τοιχοποιίας, κυρτώσεις τοίχων. |

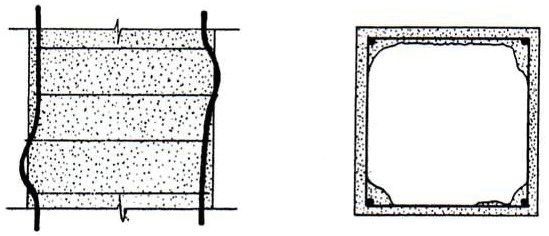

Σκαρίφημα 7.
Σε κτίρια από φέρουσα τοιχοποιία (π.χ. σκαρίφημα 8)
| • | αποκλίσεις από την κατακόρυφο, αποσύνθεση και αποδιοργάνωση της τοιχοποιίας, όλα όσα αναφέρονται στις σοβαρές βλάβες και επιπλέον τοπική ή γενικότερη αποδιοργάνωση της τοιχοποιίας, κυρτώσεις τοίχων. |

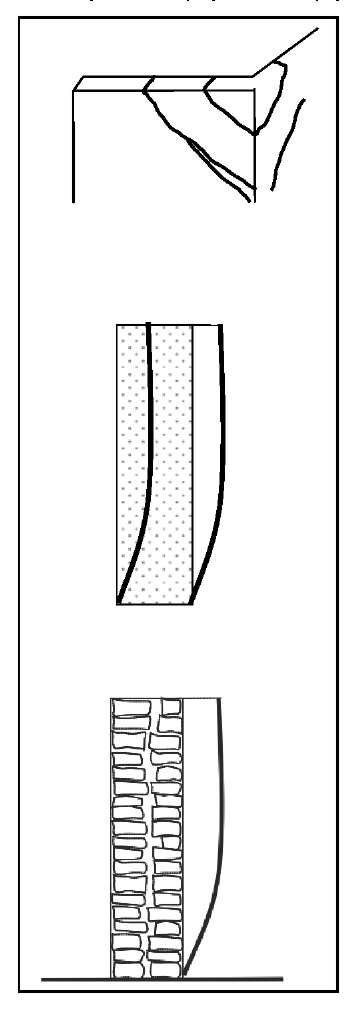

Σκαρίφημα 8.
5. Χαρακτηρισμός κτιρίων και κατάταξη βλαβών
Η κατάταξη των βλαβών (εάν δηλαδή επηρεάζουν ή όχι τη γενική ευστάθεια του κτιρίου) προκύπτει με βάση την προαναφερόμενη περιγραφή και πλήθος των βλαβών εκτιμάται και προτείνεται από το μελετητή.
Όταν η κατάταξη των βλαβών δεν προκύπτει ευχερώς, ο ελέγχων μηχανικός θα ζητά από τον μελετητή να εκτιμήσει την απομένουσα αντοχή των φερόντων στοιχείων του κτιρίου μετά από μετρήσεις και εργαστηριακούς ελέγχους.
Η εκτίμηση της απομένουσας αντοχής των φερόντων στοιχείων του κτιρίου μετά από μετρήσεις και εργαστηριακούς ελέγχους γίνεται από τον μελετητή μηχανικό είτε προαιρετικά, εάν το επιθυμεί, είτε μετά από υπόδειξη του ελέγχοντα μηχανικού.
Σε περίπτωση που από τα αποτελέσματα των μετρήσεων και των εργαστηριακών ελέγχων προκύπτει ότι η απομένουσα αντοχή των φερόντων στοιχείων (σε μεγάλο ποσοστό ή του συνόλου αυτών) είναι ελάχιστη τότε το κτίριο θεωρείται ότι δεν επισκευάζεται. Ο μελετητής υποβάλλει τα αποτελέσματα των μετρήσεων και των εργαστηριακών ελέγχων και τεχνική έκθεση με συνοπτική παρουσίαση των αποτελεσμάτων και την πρόταση του για να θεωρηθεί το κτίριο μη επισκευάσιμο. Ο έλεγχος των παραπάνω στοιχείων διενεργείται από διμελή επιτροπή σύμφωνα με την παράγραφο Α της υπουργικής απόφασης υπ' αριθμόν οίκοθεν 7791/Α314/2014 (ΦΕΚ 2658/Β/2014) και σε περίπτωση συμφωνίας συντάσσεται έκθεση αυτοψίας ολοσχερούς καταστροφής πυρόπληκτου κτιρίου λόγω απώλειας συνολικής αντοχής.
Η ελέγχουσα Υπηρεσία αποφαίνεται για το είδος των βλαβών και το χαρακτηρισμό του κτιρίου και ενημερώνει εγγράφως τον ιδιοκτήτη / ειδικό διαχειριστή και το μελετητή μηχανικό.
Σε περίπτωση διαφωνίας σχετικά με τον χαρακτηρισμό του κτιρίου, ο ιδιοκτήτης/ειδικός διαχειριστής μπορεί να υποβάλλει ένσταση συνοδευόμενη από σχετική τεχνική έκθεση του μελετητή, εντός τριών μηνών (3) από την ενημέρωση του, η οποία εκδικάζεται από την ΔΑΕΦΚ.
