2.2.1. Αποθήκευση υπό πίεση: διάταξη και αποστάσεις



Οι δεξαμενές αποθήκευσης υγραερίου εγκαθίστανται πάνω από το έδαφος (υπέργειες), υπόγειες ή επιχωματωμένες και δεν επιτρέπεται να εγκαθίστανται σε στεγασμένους χώρους, ούτε σε ταράτσες κτιρίων. Εάν πρόκειται να εγκατασταθούν υπογείως, πρέπει να ληφθούν υπ' όψη οι παράγραφοι 3.3.11.1 έως 3.3.11.4, αλλά ποτέ δεν επιτρέπεται να εγκαθίστανται σε υπόγειους στεγασμένους χώρους. Για τις επιχωματωμένες δεξαμενές πρέπει να ληφθούν υπ' όψη οι παράγραφοι 3.3.12.1 έως και 3.3.12.5.



2.2.1.1. Οι αποστάσεις που δίνονται στον πίνακα 2.1., είναι οι ελάχιστες επιτρεπόμενες και αναφέρονται στην οριζόντια απόσταση σε κάτοψη μεταξύ των πλησιέστερων σημείων της δεξαμενής και ενός χαρακτηριστικού στοιχείου της εγκατάστασης (π.χ. γειτονική δεξαμενή, κτίριο, όριο ιδιοκτησίας). Οι αποστάσεις αφορούν και σφαιρικές και κυλινδρικές δεξαμενές. Οι αποστάσεις του πίνακα 2.2. είναι οι ελάχιστες επιτρεπόμενες μεταξύ των χαρακτηριστικών στοιχείων της εγκατάστασης που αναφέρονται στον πίνακα.



2.2.1.2. Εάν μεταξύ δεξαμενής και χαρακτηριστικού στοιχείου εντός της εγκατάστασης, άλλου πλην δεξαμενής, παρεμβάλλονται ειδικοί διαχωριστικοί τοίχοι από άκαυστα υλικά (π.χ. τούβλα, μπετόν κ.λ.π.), οι αναγραφόμενες στον πίνακα 2.1. αποστάσεις ασφαλείας μπορούν να μειωθούν, εφ' όσον η δεξαμενή υγραερίου έχει χωρητικότητα μέχρι και 300 m3.



Ομοίως μπορούν να μειωθούν και οι αποστάσεις του πίνακα 2.2. μεταξύ των λοιπών χαρακτηριστικών στοιχείων της εγκατάστασης με την παρεμβολή διαχωριστικών ως ανωτέρω τοίχων. Σε τέτοιες περιπτώσεις οι διαχωριστικοί τοίχοι πρέπει να εξασφαλίζουν ότι ο συντομότερος δρόμος (παρακαμπτήριος του τοίχου), από το τυχόν σημείον διαρροής υγραερίου μέχρι το υπ' όψη χαρακτηριστικό στοιχείο της εγκατάστασης δεν είναι μικρότερος από τον αναφερόμενο στον πίνακα 2.1. ή 2.2. Η απόσταση από τον τοίχο εκάστου των διαχωριζόμενων στοιχείων πρέπει να είναι τουλάχιστον 2 m.



Οι αναγραφόμενες στον πίνακα 2.1. αποστάσεις μεταξύ των δεξαμενών δεν επιτρέπεται να μειωθούν έστω και αν παρεμβάλλεται διαχωριστικός τοίχος.



Οι αποστάσεις των στοιχείων της εγκατάστασης από τα όρια της ιδιοκτησίας εμπίπτουν και στις διατάξεις του Γενικού Οικοδομικού Κανονισμού, στις περιπτώσεις όπου απαιτείται για την εγκατάστασή τους οικοδομική άδεια.



Το ύψος του διαχωριστικού τοίχου, ανάλογα και με την θέση του μεταξύ δεξαμενής και χαρακτηριστικού στοιχείου, καθορίζεται σύμφωνα με το Σχήμα 2.1.



Διαχωριστικοί τοίχοι επιτρέπονται μόνο δύο σε κάθε περίπτωση, τοποθετούμενοι είτε απέναντι είτε συνεχόμενοι υπό γωνία μεταξύ τους.

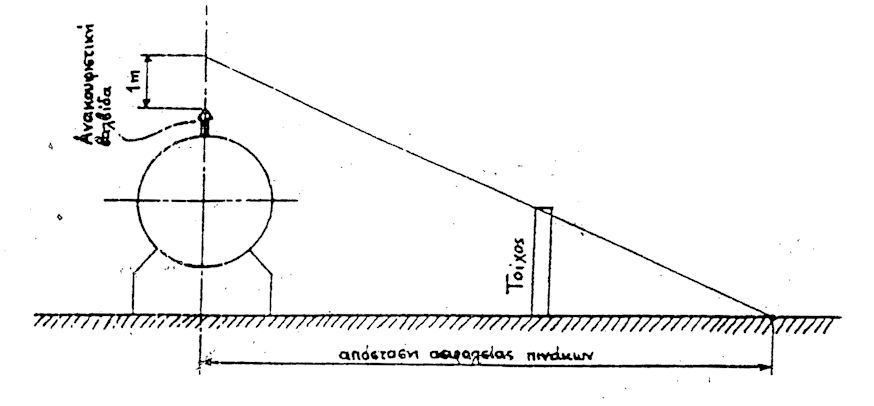

Σχήμα 2.1: Το ύψος του τοίχου προσδιορίζεται - ανάλογα με τη θέση του - τραβώντας μία γραμμή που ξεκινά 1 m υψηλότερα από την ανακουφιστική βαλβίδα της δεξαμενής ή το υψηλότερο σημείο του στοιχείου και καταλήγει επί του εδάφους σε οριζόντια απόσταση καθοριζομένη από τους σχετικούς πίνακες αποστάσεων ασφαλείας για το έτερο διαχωριζόμενο στοιχείο.



2.2.2. Αποθήκευση υπό πίεση: Μέτρα αντιμετώπισης διαρροής υγραερίου



2.2.2.1. Δεν απαιτείται η κατασκευή συμβατικών λεκανών ασφαλείας (βλέπε παράγραφο 2.2.6) γύρω από δεξαμενές αποθήκευσης υγραερίου υπό πίεση που είναι κατασκευασμένες σύμφωνα με τις παραγράφους 2.3.1 (βλέπε όμως παράγραφο 2.2.2.3.).



2.2.2.2. Το έδαφος κάτω από τις δεξαμενές πρέπει να επενδύεται με σκυρόδεμα ή να είναι συμπαγές και να είναι κεκλιμένο, ώστε:



α) Να παρεμποδίζεται η συγκέντρωση οποιουδήποτε υγρού κάτω από τις δεξαμενές και



β) Να εξασφαλίζεται η διοχέτευση υγραερίου μακριά από τις δεξαμενές και κάθε επικίνδυνη περιοχή.



Σημειώσεις:



Ι) Όπου όλες οι συνδέσεις της δεξαμενής ομαδοποιούνται σε μια άκρη, όλες οι παραπάνω προϋποθέσεις, πρέπει να πληρούνται μόνο κάτω από τις συνδέσεις.



ΙΙ) Πρέπει να προβλεφθεί ώστε το νερό ψύξης να απομακρύνεται από τις δεξαμενές και κάθε άλλη επικίνδυνη περιοχή σε περίπτωση πυρκαγιάς.



2.2.2.3. Τοιχία διαχωρισμού χαμηλά, για αποφυγή παγίδευσης αερίου, μέγιστου ύψους 600 mm είναι δυνατόν να απαιτηθούν για να κατευθύνουν την διαρροή σε κατάλληλους χώρους μακριά από τις δεξαμενές και τις άλλες επικίνδυνες περιοχές.



2.2.2.4. Για την αποφυγή σχηματισμού θυλάκων αερίου, που θα μπορούσαν να επηρεάσουν δυσμενώς την ασφάλεια των δεξαμενών, ο χώρος γύρω από τις δεξαμενές αποθήκευσης υγραερίου πρέπει να είναι ελεύθερος από αύλακες, κοιλότητες ή ανοίγματα, εκτός από εκείνα που κατ' ανάγκη απαιτούνται για την συγκέντρωση διαρροής.



2.2.2.5. Οι δεξαμενές αποθήκευσης υγραερίου πρέπει να τοποθετούνται σε αρκετά μεγάλες αποστάσεις από δεξαμενές αποθήκευσης υγρού οξυγόνου ή άλλες επιβλαβείς επικίνδυνες ουσίες, και πάντοτε κατόπιν σχετικής άδειας εγκατάστασης από την αρμόδια Υπηρεσία, για τις απαιτούμενες (επιτρεπόμενες) αποστάσεις. Σε κάθε περίπτωση, καμιά δεξαμενή υγραερίου δεν πρέπει να τοποθετείται σε λεκάνη ή περίφραξη όπου υπάρχει διαρκής πηγή θερμότητας (π.χ. σωληνώσεις μεταφοράς ατμού) ή μέσα σε περίφραγμα ή περιοχή (λεκάνη):



α) Δεξαμενής που περιέχει εύφλεκτο υγρό με σημείο ανάφλεξης κάτω των 65 °C.



β) Δεξαμενής που περιέχει υγρό οξυγόνο ή άλλη επικίνδυνη ουσία.



γ) Δεξαμενής αποθήκευσης υγραερίου από ψύξη και χαμηλή πίεση.



δ) Κάθε θερμαινόμενης δεξαμενής αποθήκευσης (π.χ. δεξαμενή μαζούτ).



Πίνακας 2.1: Αποστάσεις δεξαμενών υγραερίου υπό πίεση σε εγκαταστάσεις αποθήκευσης, εμφιάλωσης, διακίνησης και διανομής υγραερίων



Πίνακας 2.2: Αποστάσεις μεταξύ στοιχείων της εγκατάστασης

(Συναρτήσει της συνολικής αποθηκευόμενης ποσότητας υγραερίου Q (3 m3).)



(1) Αν δεν υπάρχει σημείο μετάγγισης, τότε η απόσταση νοείται από τις παρειές του μεταφορικού μέσου.



(2) Στην κατηγορία αυτή των φιαλών υπάγονται οι φιάλες που είναι αποθηκευμένες εκτός του χώρου του εμφιαλωτηρίου και αποτελούν χωριστή αποθήκη φιαλών.



2.2.3. Αποθήκευση υπό πίεση: Διάταξη δεξαμενών



Η διάταξη και η ομαδοποίηση των δεξαμενών, εκτός από τις αποστάσεις ασφαλείας, πρέπει να λάβει υπόψη την προσπέλαση πυροσβεστικών οχημάτων και μέσων και την αποφυγή διαρροών από τις δεξαμενές προς άλλες δεξαμενές και λοιπές επικίνδυνες περιοχές. Ο αριθμός των δεξαμενών αποθήκευσης ανά ομάδα δεν πρέπει να υπερβαίνει τις 6, οι δε αποστάσεις ασφαλείας, που αναφέρονται στον πίνακα 2.1. πρέπει να προσδιορίζονται λαμβάνοντας υπόψη, τόσο την χωρητικότητα της μεγαλύτερης δεξαμενής, όσο και της ομάδας. (Λαμβάνεται η μεγαλύτερη απόσταση). Κάθε δεξαμενή στην ομάδα πρέπει να απέχει τουλάχιστον 7.5 m από κάθε δεξαμενή άλλης ομάδας εκτός εάν έχει ανεγερθεί τοίχος προστασίας από ακτινοβολία θερμότητας μεταξύ των ομάδων, οπότε η απόσταση αυτή μπορεί να μειωθεί στο μισό.



2.2.4. Αποθήκευση υπό πίεση: Περίφραξη



2.2.4.1. Για να αποφευχθεί η είσοδος ασχέτων προσώπων ή παραβιάσεις, η περιοχή που περιλαμβάνει δεξαμενές και αντλητικό εξοπλισμό πρέπει να περιφράσσεται με συρματόπλεγμα βιομηχανικού τύπου ύψους τουλάχιστον 2 m σε απόσταση τουλάχιστον 1.5 m από τις δεξαμενές ή τις αντλίες, εκτός των περιπτώσεων όπου η περίφραξη συμπίπτει με όριο ιδιοκτησίας της όλης εγκατάστασης, οπότε πρέπει να τηρούνται οι αποστάσεις του πίνακα 2.1. Η περίφραξη αυτή πρέπει να έχει τουλάχιστον δύο εξόδους, όχι γειτονικές μεταξύ τους. Οι πόρτες των εξόδων πρέπει να ανοίγουν προς τα έξω και να παρέχουν εύκολη διέξοδο.



2.2.4.2. Η περίφραξη του ορίου ιδιοκτησίας της όλης εγκατάστασης πρέπει να αποτελείται από τοιχίο εκ μπετόν ύψους 0.5 m περίπου και από εκεί και πάνω από συρματόπλεγμα βιομηχανικού τύπου.



Το συνολικό ύψος της περίφραξης αυτής πρέπει να είναι:





2.2.5. Αποθήκευση υπό ψύξη και χαμηλή πίεση: Διάταξη και αποστάσεις ασφαλείας



Οι αποστάσεις του πίνακα 2.3. είναι οι ελάχιστες επιτρεπόμενες και αναφέρονται στην οριζόντια απόσταση σε κάτοψη ανάμεσα στο πλησιέστερο σημείο πάνω στη δεξαμενή και στο πλησιέστερο σημείο του αναφερόμενου στον πίνακα στοιχείου της εγκατάστασης (π.χ. γειτονική δεξαμενή αποθήκευσης, κτίριο, όριο).



Σημείωση: Αποθήκευση υπό ψύξη και χαμηλή πίεση νοείται:





Πίνακας 2.3: Αποστάσεις δεξαμενών υγραερίου από ψύξη και χαμηλή πίεση σε εγκαταστάσεις αποθήκευσης - διανομής υγραερίου



2.2.6. Αποθήκευση υπό ψύξη και χαμηλή πίεση: Λεκάνες ασφαλείας



2.2.6.1. Γύρω από δεξαμενές που αποθηκεύουν υγραέρια από ψύξη και χαμηλή πίεση πρέπει να κατασκευάζονται λεκάνες ασφαλείας. Οι δεξαμενές πρέπει να περικλείονται πλήρως από την λεκάνη, εκτός εάν η τοπογραφία της περιοχής είναι τέτοια που είτε λόγω φυσικής διαμόρφωσης είτε λόγω κατασκευής, εξασφαλίζει την ασφαλή και ταχεία κατεύθυνση των διαρροών με την βαρύτητα ή μέσω τοιχίων απόκλισης, εάν κριθεί αναγκαίο, προς μία υποκείμενη κοιλότητα ή λεκάνη μέσα στα όρια της εγκατάστασης. Οι λεκάνες πρέπει να υπολογίζονται έτσι ώστε να έχουν επαρκή αντοχή στην πίεση που αναπτύσσεται όταν η λεκάνη πληρωθεί με νερό. Η περιοχή μέσα στην λεκάνη ή την κοιλότητα πρέπει να απομονώνεται από κάθε εξωτερικό σύστημα αποχέτευσης ή αποστράγγισης με βαλβίδα που κανονικά είναι στη θέση κλειστή, εκτός εάν η περιοχή αποστραγγίζεται από το νερό υπό ελεγχόμενες συνθήκες.



2.2.6.2. Όταν μία μόνο δεξαμενή περικλείεται από λεκάνη ασφαλείας, η καθαρή χωρητικότητα της περικλειόμενης περιοχής, συμπεριλαμβανομένης και της χωρητικότητας κάθε κοιλότητας ή αυλάκωσης, δεν πρέπει να είναι μικρότερη από το 75% της χωρητικότητας της δεξαμενής. Όταν περισσότερες από μία δεξαμενές είναι μέσα στην κύρια λεκάνη ασφαλείας, πρέπει να προβλέπονται και ενδιάμεσες λεκάνες, ώστε να παρέχεται μία λεκάνη ασφαλείας σε κάθε δεξαμενή χωρητικότητας τουλάχιστον 50% της χωρητικότητας της δεξαμενής και η ελάχιστη ενεργός χωρητικότητα της κύριας λεκάνης συμπεριλαμβανομένων τυχόν κοιλοτήτων ή αυλακώσεων, πρέπει να είναι το 100% της χωρητικότητας της μεγαλύτερης δεξαμενής, μετά την αφαίρεση του όγκου που καταλαμβάνουν τα τοιχεία των ενδιάμεσων λεκανών ασφαλείας των υπολοίπων δεξαμενών.



2.2.6.3. Ο αριθμός των δεξαμενών αποθήκευσης μέσα στην κύρια λεκάνη ασφαλείας δεν πρέπει να υπερβαίνει τις 3. Η περιοχή μέσα στην λεκάνη πρέπει να διαβαθμίζεται σε στάθμες που να εξασφαλίζουν ότι οποιαδήποτε διαρροή θα ακολουθεί κατάλληλη διαδρομή εκροής από την δεξαμενή. Δεν επιτρέπεται να υπάρχουν μέσα στην λεκάνη ασφαλείας άλλες δεξαμενές πλην των δεξαμενών αποθήκευσης υγραερίου υπό ψύξη και χαμηλή πίεση.



2.2.7. Αποθήκευση υπό ψύξη και χαμηλή πίεση: Διάταξη δεξαμενών



Η διάταξη και η ομαδοποίηση των δεξαμενών εκτός από τις αποστάσεις ασφαλείας, πρέπει να λαμβάνει προσεκτικά υπόψη την εξασφάλιση προσπέλασής τους σε περίπτωση πυρκαγιάς.
