Κεφάλαιο 6: Διαδικασία επιλογής κατηγοριών επίδοσης μόνιμων στηθαίων

Με εργαλείο το διάγραμμα του σχήματος 7 προσδιορίζεται κάθε φορά η ελάχιστη απαιτούμενη ικανότητα συγκράτησης που πρέπει να παρουσιάζει ένα σύστημα αναχαίτισης. Τα βήματα που ακολουθούνται είναι τα εξής:

Βήμα 1: Προσδιορισμός της επικίνδυνης θέσης και κατηγοριοποίηση της αναφορικά με τον κίνδυνο που συνεπάγεται, π.χ. κατηγορία κινδύνου 2 (κίνδυνος για τρίτους) ή κατηγορία κινδύνου 3 (ιδιαίτερος κίνδυνος για τους επιβαίνοντες σε όχημα).

Βήμα 2: Προσδιορισμός της απόστασης της επικίνδυνης θέσης από την οριογραμμή του οδοστρώματος (καθοριστική απόσταση).

Βήμα 3: Προσδιορισμός κρίσιμης απόστασης (ΑΕ ή Α) σε συνάρτηση με την κατηγορία κινδύνου, στην οποία υπάγεται το εμπόδιο, της επιτρεπόμενης ταχύτητας (VΕΠΙΤΡ) και της υψομετρικής διαφοράς μεταξύ της οδού και της εμπρόσθιας όψης του εμποδίου.

Βήμα 4: Προσδιορισμός των παραγόντων που επηρεάζουν την κυκλοφορία, δηλαδή της επιτρεπόμενης ταχύτητας (VΕΠΙΤΡ), της Μέσης Ημερήσιας Κυκλοφορίας (ΜΗΚ) όλων των οχημάτων, της Μέσης Ημερήσιας Κυκλοφορίας (ΜΗΚ) των Βαρέων Οχημάτων (ΒΟ) και της αυξημένης πιθανότητας εκτροπής. Η ΜΗΚ(ΒΟ) δίδεται σε οχήματα / 24 h και αφορά στη συμμετοχή των βαρέων οχημάτων στην κυκλοφορία, δηλαδή φορτηγών > 3,5 t και λεωφορείων.

Βήμα 5: Προσδιορισμός της ελάχιστης απαιτούμενης ικανότητας συγκράτησης του συστήματος αναχαίτισης σε συνάρτηση με τα αναφερόμενα στα προηγούμενα βήματα.

Βήμα 6: Προσδιορισμός της κατηγορίας του λειτουργικού πλάτους του συστήματος αναχαίτισης σε συνάρτηση με τον διατιθέμενη απόσταση αυτού από τα πλευρικά εμπόδια. Είναι δυνατόν να επιλεγεί σύστημα με μεγαλύτερη κατηγορία ικανότητας συγκράτησης από την απαιτούμενη, εάν η απόσταση μεταξύ της εμπρόσθιας όψης του στηθαίου ασφαλείας και της εμπρόσθιας όψης του εμποδίου είναι μικρή.

Βήμα 7: Προσδιορισμός της κατηγορίας σφοδρότητας πρόσκρουσης του συστήματος αναχαίτισης. Προτιμώνται τα συστήματα αναχαίτισης με κατηγορία σφοδρότητας πρόσκρουσης Α, όταν τα υπόλοιπα δεδομένα είναι ίδια για λόγους ασφάλειας. Εάν δεν υπάρχουν συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Α επιλέγονται συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Β. Η κατηγορία σφοδρότητας πρόσκρουσης C επιλέγεται μόνον σε πολύ εξαιρετικές περιπτώσεις και εφόσον οι απαιτούμενες κατηγορίες επίδοσης δεν πληρούνται από συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Α ή έστω Β.

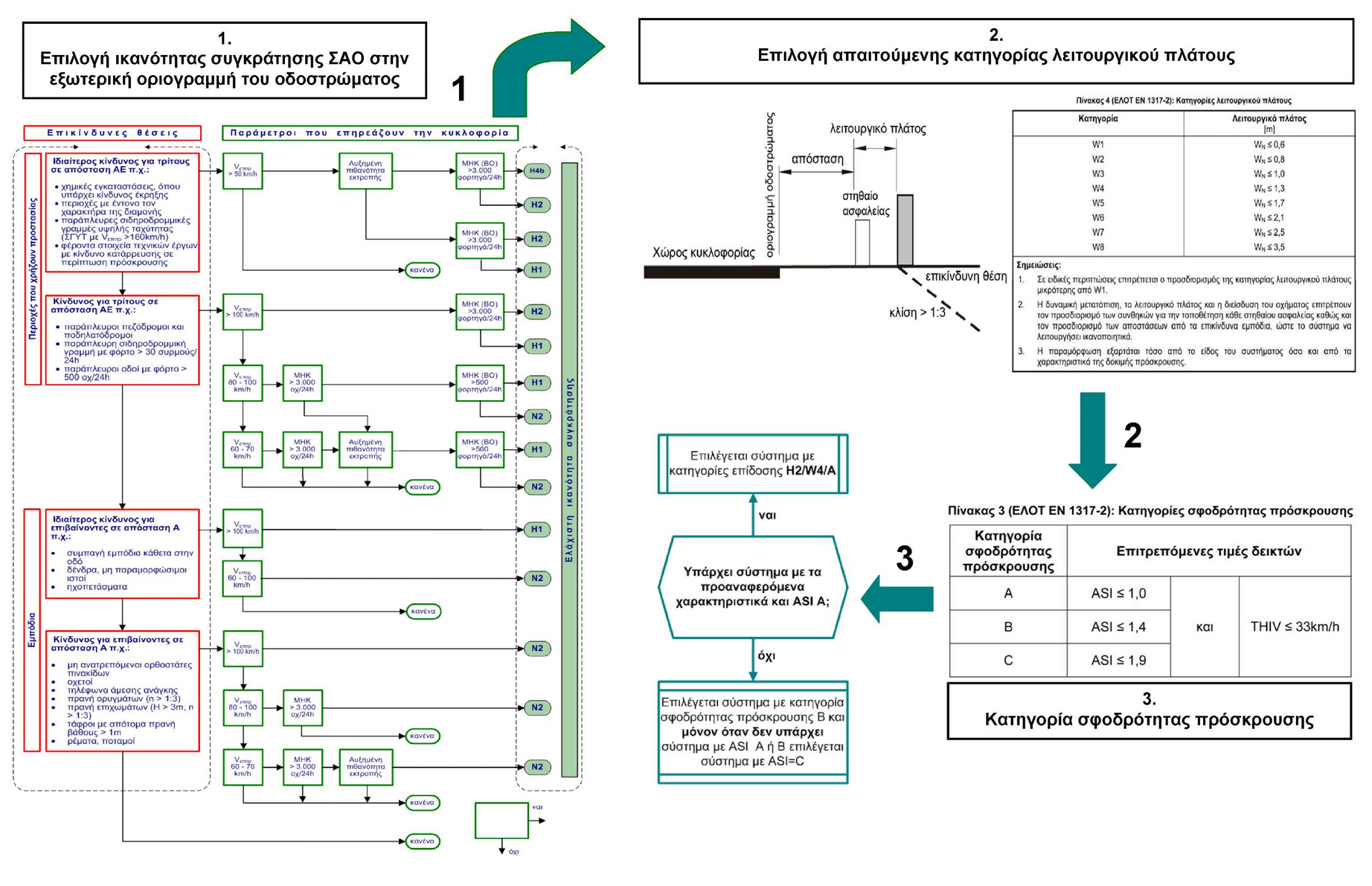

Τα προαναφερόμενα συνοψίζονται στο διάγραμμα ροής του σχήματος 13, στο οποίο αξιολογείται κατ' αρχήν η αναγκαιότητα τοποθέτησης στηθαίων ασφαλείας στην περιοχή επιρροής δεδομένης επικίνδυνης θέσης και προσδιορίζεται η ελάχιστη απαιτούμενη ικανότητα συγκράτησης τους.

Σχήμα 13: Διαδικασία επιλογής κατηγοριών επίδοσης μόνιμων στηθαίων ασφαλείας
