Κεφάλαιο 16: Οριακή κατάσταση λειτουργικότητας από παραμορφώσεις
 Περιεχόμενα |  Προηγούμενο |  Επόμενο |
|
1. Απαιτήσεις έναντι παραμορφώσεων
Ο έλεγχος (περιορισμός) των παραμορφώσεων πρέπει να γίνεται, ώστε:
| • | να εξασφαλισθεί η χρήση για την οποία προβλέπεται το έργο, |
| • | να αποφευχθούν οι βλάβες, |
| • | να προβλεφθούν στη φάση της κατασκευής αρνητικά βέλη (υπερυψώσεις), όταν τούτο κρίνεται σκόπιμο. |
Σε ορισμένες περιπτώσεις μπορεί να καθορίζονται, σε συμφωνία με τον κύριο του έργου, παραδεκτές οριακές τιμές παραμορφώσεων.
Εφόσον δεν ορίζονται αυστηρότερα κριτήρια, ο έλεγχος των παραμορφώσεων περιορίζεται γενικώς σε έλεγχο των βελών κάμψης. Τα υπολογιζόμενα βέλη κάμψης οριζόντιων δομικών στοιχείων για τα συνήθη οικοδομικά έργα πρέπει να μην υπερβαίνουν τις τιμές του Πίνακα 16.1., όπου 1 γενικώς είναι η απόσταση μεταξύ των στηρίξεων του στοιχείου, που για προβόλους η απόσταση αυτή θεωρείται ίση με 2.4 φορές το μήκος τους.
Πίνακας 16.1: Μέγιστες τιμές των βελών κάμψης οριζόντιων δομικών στοιχείων οικοδομικών έργων από σκυρόδεμα
2. Περιπτώσεις απαλλαγής από τον έλεγχο των βελών κάμψης
Ο έλεγχος των βελών κάμψης δεν είναι απαραίτητος εφόσον τηρούνται τα παρακάτω όρια της καμπτικής λυγηρότητας α l/d:
| • | αμφιέρειστες ή τετραέρειστες πλάκες με λόγο α l/d μικρότερο ή ίσο με 30, |
| • | δοκοί με λόγο α l/d μικρότερο ή ίσο με 20, |
| • | δοκοί και πλάκες που φέρουν ευαίσθητα διαχωριστικά με λόγο (α l)2/d μικρότερο ή ίσο με 150 (l και d σε m), εκτός αν λαμβάνονται κατάλληλα κατασκευαστικά μέτρα οπότε μπορούν να εφαρμοσθούν τα προηγούμενα όρια πλακών και δοκών. |
Για τις συνηθισμένες περιπτώσεις εφαρμογής με σταθερό ύψος διατομής, ο συντελεστής α μπορεί να λαμβάνεται από τον Πίνακα 16.2.

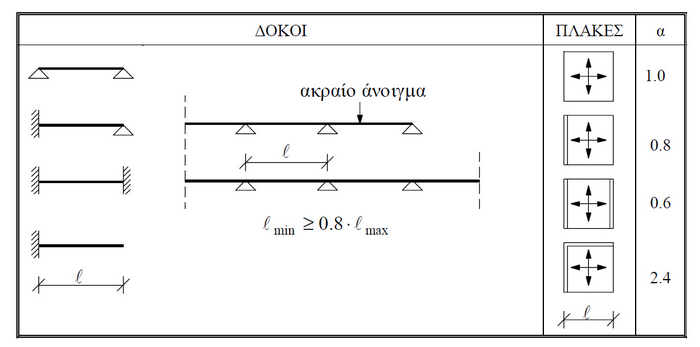

Πίνακας 16.2: Τιμές του α (λόγου μεταξύ ιδεατού μήκους και θεωρητικού ανοίγματος)
3. Υπολογισμός των βελών κάμψης
3.1. Βασικές αρχές υπολογισμού βελών κάμψης
Τα βέλη κάμψης προκύπτουν από την καμπυλότητα 1/r κατά μήκος του στοιχείου. Η ολική καμπυλότητα σε χρόνο t είναι το άθροισμα της καμπυλότητας λόγω στιγμιαίων φορτίων και των καμπυλοτήτων λόγω ερπυσμού και συστολής ξήρανσης, δηλαδή:
(16.1)
όπου γενικά, ανάλογα με το υπόψη τμήμα του φορέα, κάθε ένας από τους όρους του δεύτερου μέρους της εξίσωσης σχετίζεται ή με το στάδιο I ή με το στάδιο II.
3.1.1. Υπολογισμός των βελών κάμψης λόγω καμπτικών ροπών και αξονικών δυνάμεων
Για στοιχεία από προεντεταμένο σκυρόδεμα που συνήθως βρίσκονται στο στάδιο I, το βέλος που προκύπτει από τις μεθόδους ελαστικότητας θα πρέπει να διορθώνεται κατάλληλα, ώστε να λαμβάνεται υπόψη η επιρροή από τη συστολή ξήρανσης, τη χαλάρωση και τον ερπυσμό.
Σε περίπτωση μη ρηγματωμένης διατομής (στάδιο I) στοιχείων από οπλισμένο σκυρόδεμα, ο υπολογισμός γίνεται με τις μεθόδους της ελαστικότητας.
Σε περίπτωση ρηγματωμένης διατομής (στάδιο II) στοιχείων από οπλισμένο σκυρόδεμα, ο υπολογισμός των βελών κάμψης λόγω καμπτικών ροπών και αξονικών δυνάμεων μπορεί να γίνει με την βοήθεια κατάλληλων προσεγγιστικών υπολογισμών, για τα συνηθισμένα οικοδομικά έργα.
