pd

Παράρτημα Δ: Ώθηση σε τοίχους κατά την διάρκεια σεισμού


Συνδεθείτε στην Υπηρεσία Νομοσκόπιο
Είσοδος στην υπηρεσία Νομοσκόπιο.

Χρήστης
Κωδικός
  Υπενθύμιση στοιχείων λογαριασμού


Νέοι χρήστες
Εάν είστε νέος χρήστης, θα πρέπει να δημιουργήσετε ένα ΔΩΡΕΑΝ λογαριασμό προκειμένου να φύγει το παράθυρο αυτό και να αποκτήσετε πλήρη πρόσβαση στην υπηρεσία Νομοσκόπιο.
Δημιουργία νέου λογαριασμού





Μέθοδος Mononobe - Okabe



eak2000.5

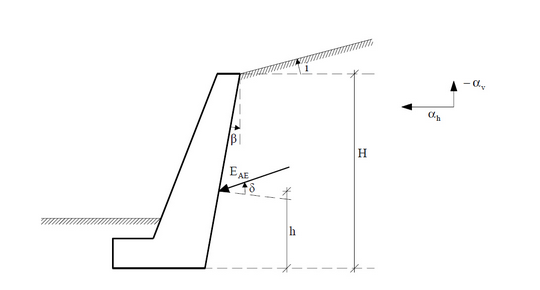

Σχήμα Δ.1: Τοίχος αντιστήριξης



1. Η συνολική ενεργητική ώθηση ΕAE, από την δράση της βαρύτητας και την σεισμική δράση { αh, -αν }, είναι:



Eqn415 (Δ.1)



όπου:



Eqn416 (Δ.2)





Eqn417 (Δ.3)





γ είναι το ειδικό βάρος του εδάφους

αh και αv είναι αντίστοιχα ο οριζόντιος και ο κατακόρυφος σεισμικός συντελεστής,

H είναι το ύψος του τοίχου,

β είναι η γωνία της παρειάς του τοίχου ως προς την κατακόρυφη,

i είναι η γωνία της επιφάνειας του εδάφους ως προς την οριζόντια (β και i με την προσήμανση του Σχήματος Δ.1),

φ είναι η γωνία διατμητικής αντοχής (εσωτερικής τριβής) του εδάφους και

δ είναι η γωνία τριβής μεταξύ τοίχου και εδάφους.



2. Όταν στην σχέση (Δ.2) η τιμή του sin(φ — θ — ί) προκύπτει αρνητική, επιτρέπεται να λαμβάνεται ίση με 0.



3. Αν δεν γίνει ακριβέστερη εκτίμηση, το ύψος εφαρμογής ή της συνισταμένης των ωθήσεων επιτρέπεται να λαμβάνεται από την σχέση:



Eqn418 (Δ.4)



4. Η αντίστοιχη έκφραση για την παθητική ώθηση, που αναπτύσσεται όταν ο τοίχος κινείται προς την επίχωση, είναι η ακόλουθη:



Eqn419 (Δ.5)



5. Σε τοίχους μορφής L (με β ≥ Η/3), αν δεν γίνει ακριβέστερη ανάλυση, η ενεργητική ώθηση θα λαμβάνεται δρώσα στο κατακόρυφο επίπεδο ΑΒ που διέρχεται από την πίσω ακμή του θεμελίου, με παραδοχή δ=ί. Στην περίπτωση αυτή θα λαμβάνονται υπόψη, εκτός από τις δυνάμεις βαρύτητας, και οι αδρανειακές δυνάμεις (με επιταχύνσεις αh, -αν) που δρουν στο σώμα του τοίχου καθώς και στο πρίσμα γαιών που υπέρκειται του θεμελίου προς την πλευρά της επίχωσης.



eak2000.6

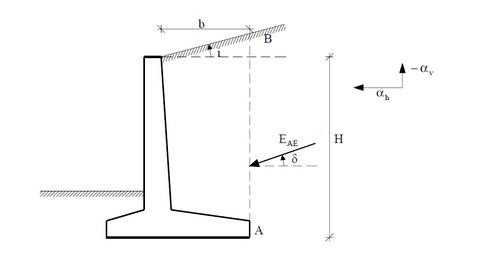

Σχήμα Δ.2: Τοίχος αντιστήριξης μορφής L



Copyright © 2017 TechnoLogismiki. Με την επιφύλαξη παντός δικαιώματος.
